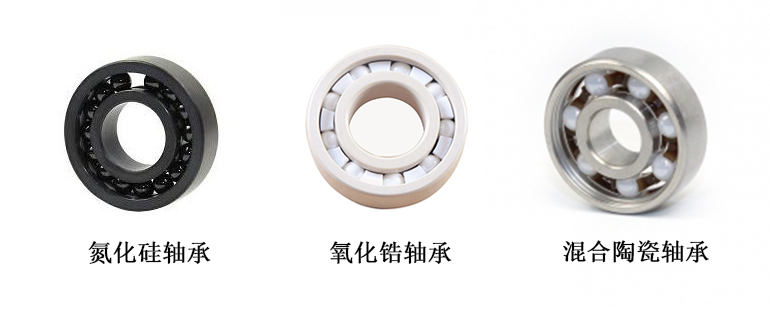

陶瓷材質
一、氧化鋯
氧化鋯（化學式：ZrO2）是鋯的主要氧化物，通常狀況下為白色無臭無味晶體，難溶于水、鹽酸和稀硫酸。一般常含有少量的二氧化鉿?；瘜W(xué)性質不活潑，且具有高熔點、高電阻率、高折射率和低熱膨脹系數的性質，使它成為重要的耐高溫材料、陶瓷絕緣材料和陶瓷遮光劑
二、氮化硅
氮化硅是一種重要的結構陶瓷材料。它是一種超硬物質，本身具有潤滑性，并且耐磨損，為原子晶體；高溫時抗氧化。而且它還能抵抗冷熱沖擊，在空氣中加熱到1000℃以上，急劇冷卻再急劇加熱，也不會碎裂。正是由于氮化硅陶瓷具有如此優異的特性，人們常常利用它來制造軸承、氣輪機葉片、機械密封環、永久性模具等機械構件。
三、碳化硅
碳化硅的硬度很大,莫氏硬度為9.5級，僅次于世界上最硬的金剛石（10級），具有優良的導熱性能，是一種半導體，高溫時能抗氧化?；瘜W(xué)性能穩定、導熱系數高、熱膨脹系數小、耐磨性能好
陶瓷深溝球軸承6000系列
型號
| 內徑
| 外徑
| 寬度
| 鋼球 | 倒角
| 重量 (KG) |
NO. | Size |
605 | 5 | 14 | 5 | 6 | 2.381 | 0.3 | 0.0045 |
606 | 6 | 17 | 6 | 8 | 2.381 | 0.3 | 0.0060 |
607 | 7 | 19 | 6 | 6 | 3.969 | 0.3 | 0.0070 |
608 | 8 | 22 | 7 | 7 | 3.969 | 0.3 | 0.0150 |
609 | 9 | 24 | 7 | 7 | 3.969 | 0.3 | 0.0160 |
6000 | 10 | 26 | 8 | 7 | 4.763 | 0.3 | 0.019 |
6001 | 12 | 28 | 8 | 8 | 4.763 | 0.3 | 0.022 |
6002 | 15 | 32 | 9 | 9 | 4.763 | 0.3 | 0.031 |
6003 | 17 | 35 | 10 | 10 | 4.763 | 0.3 | 0.04 |
6004 | 20 | 42 | 12 | 9 | 6.35 | 0.6 | 0.068 |
6005 | 25 | 47 | 12 | 10 | 6.35 | 0.6 | 0.078 |
6006 | 30 | 55 | 13 | 11 | 6.747 | 1.0 | 0.110 |
6007 | 35 | 62 | 14 | 11 | 7.938 | 1.0 | 0.148 |
6008 | 40 | 68 | 15 | 12 | 7.938 | 1.0 | 0.185 |
6009 | 45 | 75 | 16 | 12 | 9.0 | 1.0 | 0.230 |
6010 | 50 | 80 | 16 | 13 | 9.0 | 1.0 | 0.258 |
6011 | 55 | 90 | 18 | 11 | 11.1125 | 1.0 | 0.362 |
6012 | 60 | 95 | 18 | 13 | 11.1125 | 1.0 | 0.385 |
6013 | 65 | 100 | 18 | 13 | 11.1125 | 1.0 | 0.410 |
6014 | 70 | 110 | 20 | 13 | 12 | 1.0 | 0.575 |
陶瓷深溝球軸承6200系列
型號
| 內徑
| 外徑
| 寬度
| 鋼球 | 倒角
| 重量 (KG) |
NO. | Size |
625 | 5 | 16 | 5 | 8 | 2.381 | 0.3 | 0.005 |
626 | 6 | 19 | 6 | 6 | 3.969 | 0.3 | 0.008 |
627 | 7 | 22 | 7 | 7 | 3.969 | 0.3 | 0.014 |
628 | 8 | 24 | 8 | 7 | 3.969 | 0.3 | 0.016 |
629 | 9 | 26 | 8 | 7 | 4.763 | 0.3 | 0.019 |
6200 | 10 | 30 | 9 | 8 | 4.763 | 0.6 | 0.032 |
6201 | 12 | 32 | 10 | 7 | 5.953 | 0.6 | 0.035 |
6202 | 15 | 35 | 11 | 8 | 5.953 | 0.6 | 0.045 |
6203 | 17 | 40 | 12 | 8 | 6.747 | 0.6 | 0.064 |
6204 | 20 | 47 | 14 | 8 | 7.938 | 1.0 | 0.103 |
6205 | 25 | 52 | 15 | 9 | 7.938 | 1.0 | 0.127 |
6206 | 30 | 62 | 16 | 9 | 9.525 | 1.0 | 0.200 |
6207 | 35 | 72 | 17 | 9 | 11.11 | 1.0 | 0.288 |
6208 | 40 | 80 | 18 | 9 | 12.0 | 1.0 | 0.368 |
6209 | 45 | 85 | 19 | 10 | 12.0 | 1.0 | 0.416 |
6210 | 50 | 90 | 20 | 10 | 12.7 | 1.0 | 0.463 |
6211 | 55 | 100 | 21 | 10 | 14.288 | 1.5 | 0.602 |
6212 | 60 | 110 | 22 | 10 | 15.08 | 1.5 | 0.789 |
6213 | 65 | 120 | 23 | 10 | 16.668 | 1.5 | 0.990 |
6214 | 70 | 130 | 24 | 11 | 16.668 | 1.5 | 1.084 |
陶瓷深溝球軸承6300系列
型號 | 內徑 | 外徑
| 寬度
| 鋼球 | 倒角
| 重量 (KG) |
NO. | Size |
6300 | 10 | 35 | 11 | 7 | 6.35 | 0.6 | 0.053 |
6301 | 12 | 37 | 12 | 6 | 7.938 | 1.0 | 0.061 |
6302 | 15 | 42 | 13 | 7 | 7.938 | 1.0 | 0.080 |
6303 | 17 | 47 | 14 | 7 | 7.938 | 1.0 | 0.109 |
6304 | 20 | 52 | 15 | 7 | 9.525 | 1.0 | 0.142 |
6305 | 25 | 62 | 17 | 7 | 11.11 | 1.0 | 0.219 |
6306 | 30 | 72 | 19 | 8 | 12.0 | 1.0 | 0.349 |
6307 | 35 | 80 | 21 | 7 | 14.288 | 1.5 | 0.455 |
6308 | 40 | 90 | 23 | 8 | 15.08 | 1.5 | 0.639 |
6309 | 45 | 100 | 25 | 8 | 17.462 | 1.5 | 0.873 |
6310 | 50 | 110 | 27 | 8 | 19.05 | 2.0 | 1.082 |
6311 | 55 | 120 | 29 | 8 | 20.63 | 2.0 | 1.368 |
陶瓷深溝球軸承6700系列
型號
| 內徑
| 外徑
| 寬度
| 鋼球 | 倒角
| 重量(KG) |
NO. | Size |
6700 | 10 | 15 | 3 |
|
| 0.2 |
|
6701 | 12 | 18 | 4 |
|
| 0.2 |
|
6702 | 15 | 21 | 4 |
|
| 0.2 |
|
6703 | 17 | 23 | 4 |
|
| 0.2 |
|
6704 | 20 | 27 | 4 |
|
| 0.2 |
|
6705 | 25 | 32 | 4 |
|
| 0.2 |
|
6706 | 30 | 37 | 4 |
|
| 0.2 |
|
陶瓷深溝球軸承6800系列
型號
| 內徑
| 外徑
| 寬度
| 鋼球 | 倒角
| 重量 (KG) |
NO. | Size |
6800 | 10 | 19 | 5 | 9 | 2.381 | 0.3 | 0.005 |
6801 | 12 | 21 | 5 | 12 | 2.381 | 0.3 | 0.006 |
6802 | 15 | 24 | 5 | 14 | 2.381 | 0.3 | 0.007 |
6803 | 17 | 26 | 5 | 15 | 2.381 | 0.3 | 0.008 |
6804 | 20 | 32 | 7 | 14 | 3.175 | 0.3 | 0.019 |
6805 | 25 | 37 | 7 | 16 | 3.175 | 0.3 | 0.022 |
6806 | 30 | 42 | 7 | 19 | 3.175 | 0.3 | 0.026 |
6807 | 35 | 47 | 7 | 22 | 3.175 | 0.3 | 0.029 |
6808 | 40 | 52 | 7 | 24 | 3.175 | 0.3 | 0.035 |
6809 | 45 | 58 | 7 |
|
| 0.3 | 0.04 |
6810 | 50 | 65 | 7 |
|
| 0.3 | 0.052 |
陶瓷深溝球軸承6900系列
型號
| 內徑
| 外徑
| 寬度
| 鋼球 | 倒角
| 重量 (KG) |
NO. | Size |
6900 | 10 | 22 | 6 | 9 | 3.175 | 0.3 | 0.009 |
6901 | 12 | 24 | 6 | 10 | 3.175 | 0.3 | 0.011 |
6902 | 15 | 28 | 7 | 10 | 3.969 | 0.3 | 0.016 |
6903 | 17 | 30 | 7 | 11 | 3.969 | 0.3 | 0.018 |
6904 | 20 | 37 | 9 | 11 | 4.763 | 0.3 | 0.036 |
6905 | 25 | 42 | 9 | 12 | 4.763 | 0.3 | 0.042 |
6906 | 30 | 47 | 9 | 14 | 4.763 | 0.3 | 0.048 |
6907 | 35 | 55 | 10 | 13 | 5.953 | 0.6 | 0.074 |
6908 | 40 | 62 | 12 | 13 | 6.747 | 0.6 | 0.112 |
6909 | 45 | 68 | 12 |
|
| 0.6 | 0.130 |
6910 | 50 | 72 | 12 |
|
| 0.6 | 0.133 |
陶瓷深溝球軸承"R"系列、英制輕系列
型號 | 內徑
| 外徑
| 寬度 | 鋼球 | 倒角
| 重量 (KG) |
NO. | Size |
R6 | OPEN | 9.525 | 22.225 | 5.558 | 7 | 3.969 | 0.3 | 0.014 |
ZZ | 7.142 |
R8 | OPEN | 12.700 | 28.575 | 6.35 | 8 | 4.763 | 0.3 | 0.015 |
ZZ | 7.9375 |
R10 | OPEN | 15.875 | 34.925 | 7.142 | 10 | 4.763 | 0.6 | 0.028 |
ZZ | 8.732 |
R12 | OPEN | 19.050 | 41.275 | 7.9375 | 9 | 6.35 | 0.6 | 0.043 |
ZZ | 11.112 |
R14 | OPEN | 22.225 | 47.625 | 9.525 | 10 | 6.35 | 0.6 | 0.071 |
ZZ | 12.7 |
R16 | OPEN | 25.400 | 50.800 | 9.525 | 10 | 6.35 | 0.6 | 0.085 |
ZZ | 12.7 |
R18 | OPEN | 28.575 | 53.975 | 9.525 | 11 | 6.747 | 0.6 | 0.085 |
ZZ | 12.7 |
R20 | OPEN | 31.750 | 57.150 | 9.525 | 11 | 6.747 | 1.0 | 0.094 |
ZZ | 12.7 |
R22 | OPEN | 34.925 | 63.500 | 11.112 | 11 | 7.938 | 1.0 | 0.105 |
ZZ | 14.288 |
R24 | OPEN | 38.100 | 66.675 | 11.112 | 12 | 7.938 | 1.0 | 0.140 |
ZZ | 14.288 |
陶瓷深溝球軸承1600系列
型號
| 內徑
| 外徑
| 寬度
| 鋼球 | 倒角
| 重量 (KG) |
NO. | Size |
1601 | ZZ | 4.7625 | 17.4625 | 6.35 | 6 | 3.969 | 0.30 | 0.0041 |
2RS | 7.938 |
1602 | ZZ | 6.3500 | 17.4625 | 6.35 | 6 | 3.969 | 0.30 | 0.0064 |
2RS | 7.938 |
1603 | ZZ | 7.9375 | 22.2250 | 7.142 | 7 | 3.969 | 0.30 | 0.0095 |
2RS | 8.731 |
1604 | ZZ | 9.5250 | 22.2250 | 7.142 | 7 | 3.969 | 0.38 | 0.0086 |
2RS | 8.731 |
1605 | 7.9380 | 23.0170 | 7.938 | 7 | 3.969 | 0.30 | 0.0168 |
1606 | 9.5250 | 23.0170 | 7.938 | 7 | 3.969 | 0.38 | 0.0218 |
1607 | 11.1125 | 23.0170 | 7.938 | 7 | 3.969 | 0.38 | 0.0222 |
1614 | 9.5250 | 28.5750 | 9.525 | 8 | 4.762 | 0.64 | 0.0349 |
1615 | 11.1125 | 28.7570 | 9.525 | 8 | 4.762 | 0.64 | 0.0322 |
1616 | 12.7000 | 28.7570 | 9.525 | 8 | 4.762 | 0.64 | 0.0299 |
1620 | 11.1125 | 34.9250 | 11.113 | 10 | 4.762 | 0.30 | 0.0454 |
1621 | 12.7000 | 34.9250 | 11.113 | 10 | 4.762 | 0.30 | 0.0481 |
1622 | 14.2875 | 34.9250 | 11.113 | 10 | 4.762 | 0.64 | 0.0458 |
1623 | 15.8750 | 34.9250 | 11.113 | 10 | 4.762 | 0.64 | , , 0.0399 |
1628 | 15.8750 | 41.2570 | 12.700 | 9 | 6.35 | 0.64 | 0.0721 |
1630 | 19.0500 | 41.2570 | 12.700 | 9 | 6.35 | 0.64 | 0.0649 |
1633 | 15.8750 | 44.4500 | 12.700 | 9 | 6.35 | 0.64 | 0.0921 |
1635 | 19.0500 | 44.4500 | 12.700 | 9 | 6.35 | 0.64 | 0.0848 |
陶瓷深溝球軸承MR系列
型號
| 外形尺寸 | 基本額定載荷(N) |
d | D | rsmin | B | 動 Cr | 靜 Cor |
開式 | 閉式 |
MR63 | 3 | 6 | 0.08 | 2 | 2.5 | 206 | 78 |
MR74 | 4
4 | 7 | 0.08 | 2 | 2.5 | 255 | 108 |
MR84 | 8 | 0.1 | 2 | 3 | 392 | 147 |
MR85 | 5
5
5 | 8 | 0.08 | 2 | 2.5 | 274 | 137 |
MR95 | 9 | 0.1 | 2.5 | 3 | 500 | 206 |
MR105 | 10 | 0.1 | 3 | 4 | 715 | 245 |
MR106 | 6
6 | 10 | 0.1 | 2.5 | 3 | 460 | 196 |
MR126 | 12 | 0.15 | 3 | 4 | 833 | 362 |
MR117 | 7
7 | 11 | 0.1 | 2.5 | 3 | 451 | 206 |
MR137 | 13 | 0.15 | 3 | 4 | 882 | 343 |
MR128 | 8
8 | 12 | 0.1 | 2.5 | 3.5 | 509 | 255 |
MR148 | 14 | 0.15 | 3.5 | 4 | 823 | 392 |
陶瓷深溝球軸承16000系列
型號
| 內徑
| 外徑
| 寬度
| 鋼球 | 倒角
| 重量 (KG) |
NO. | Size |
16001 | 12 | 28 | 7 | 8 | 4.763 | 0.3 | 0.019 |
16002 | 15 | 32 | 8 | 9 | 4.763 | 0.3 | 0.025 |
16003 | 17 | 35 | 8 | 10 | 4.763 | 0.3 | 0.032 |
16004 | 20 | 42 | 8 | 9 | 6.35 | 0.3 | 0.051 |
16005 | 25 | 47 | 8 | 10 | 6.35 | 0.3 | 0.060 |
16006 | 30 | 55 | 9 | 11 | 6.747 | 0.3 | 0.091 |
16007 | 35 | 62 | 9 | 11 | 7.938 | 0.3 | 0.110 |
